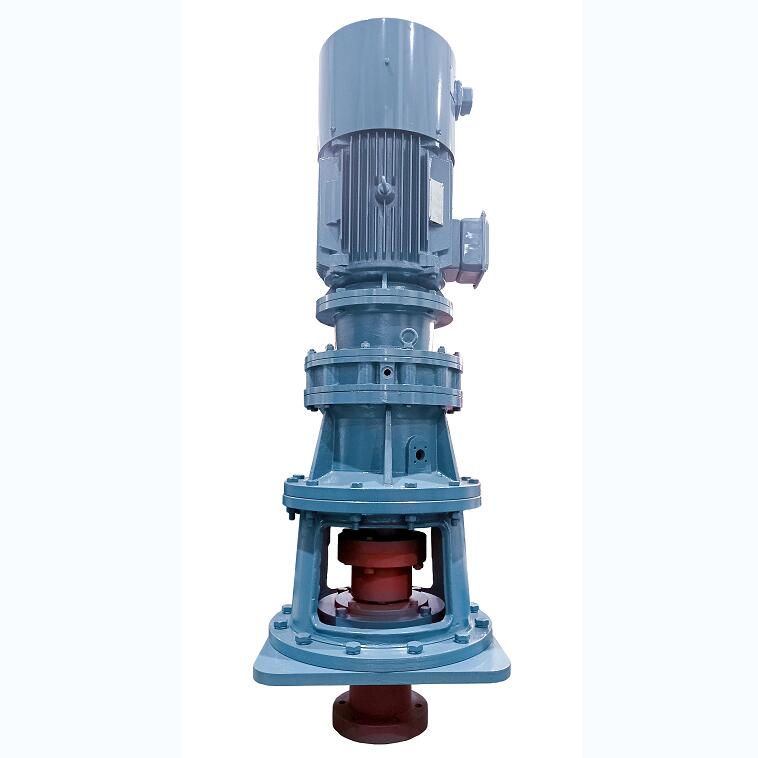

BLD立式擺線減速機簡介
B系列擺線針輪減速機是依照少齒差行星傳動原理,擺線針齒嚙合實現減速的一種機械。該機分臥式、立式、雙軸型和直聯型等裝配方式。
1、減速比大,效率高。一級傳動減速比為9~87,雙級傳動減速比為 121~5133,多級組合可達數萬,且針齒嚙合系套式滾動摩擦, 嚙合表面無相對滑動,故一級減速效率達94%。
2、運轉平穩,噪音低。在運轉中同時接觸的齒對數多,重合度大,運轉平穩,過載能力強,振動和噪音低,各種規格的機型噪音小。
3、使用可靠,壽命長。因主要零件是采用高碳合金鋼淬火處理 (HRC58-62),再精磨而成,且擺線齒與針齒套嚙合傳遞至針齒形成滾動磨擦付,磨擦系數小,使嚙合區無相對滑動,磨損 極小,所以經久耐用。
4、結構緊湊,體積小。與同功率的其它減速機相比,重量體積 小1/3以上,由于是行星傳動,輸入軸和輸出軸在同一軸線上, 以獲得盡可能小的尺寸。
應用范圍
廣泛運用于石油化工、冶金、礦山、建筑、化工、紡織、起重運輸、輕工業、食品等行業領域。

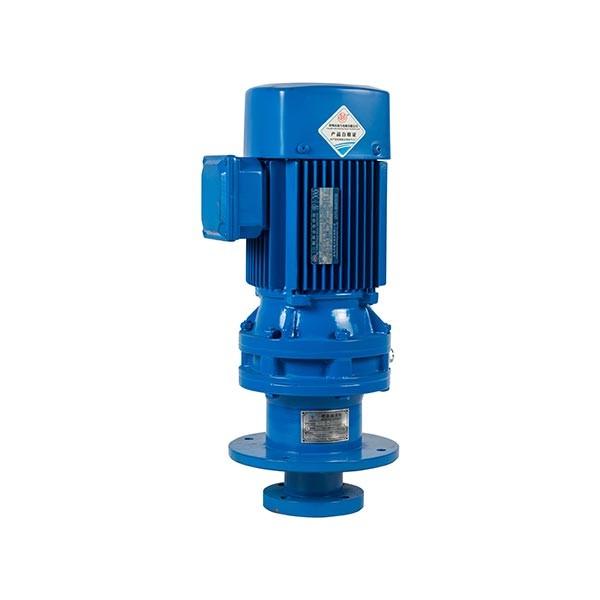

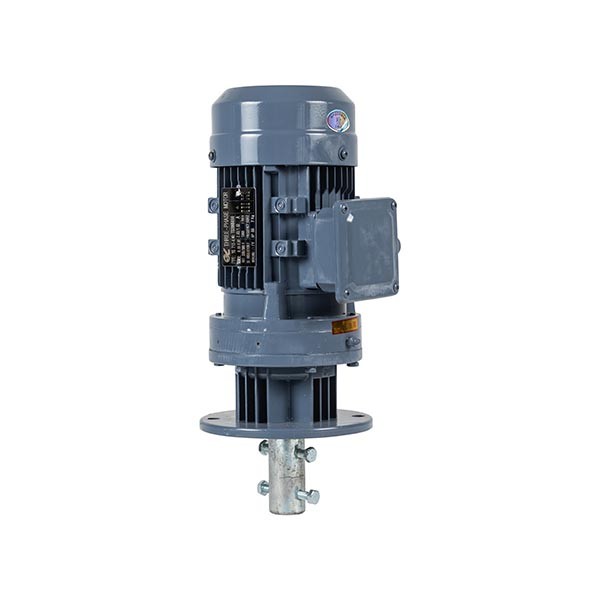

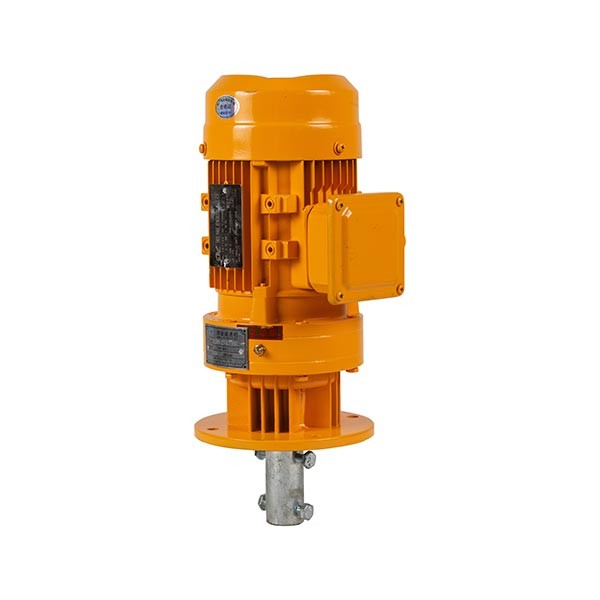

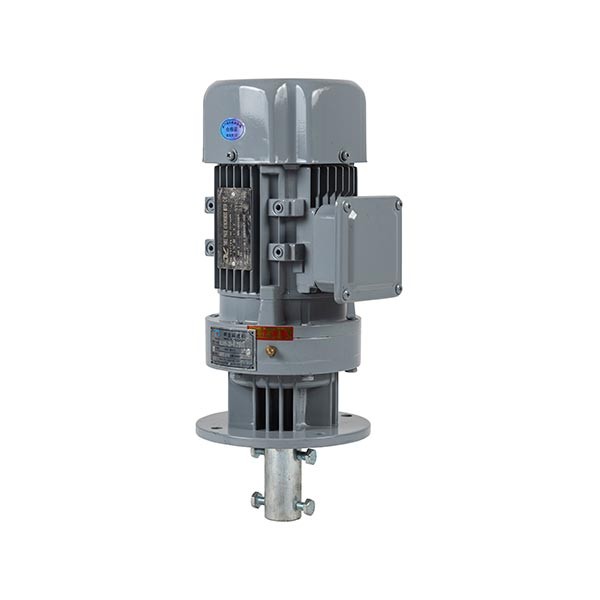

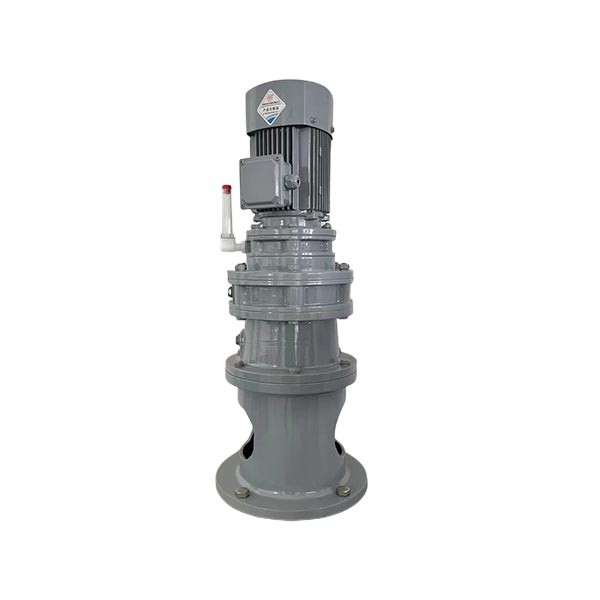

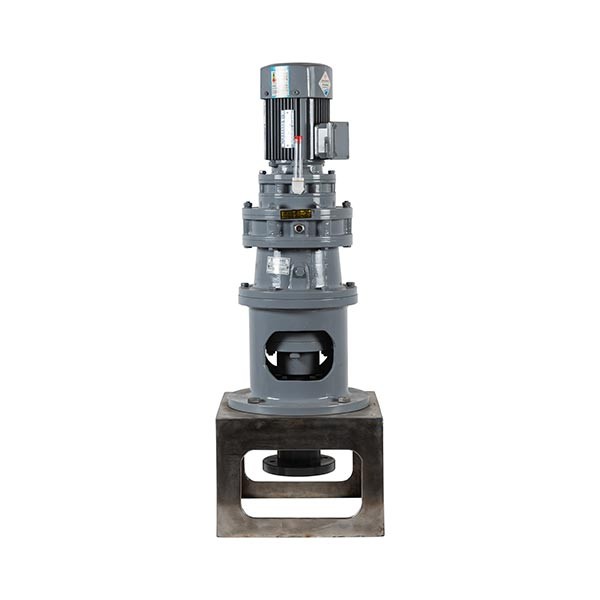

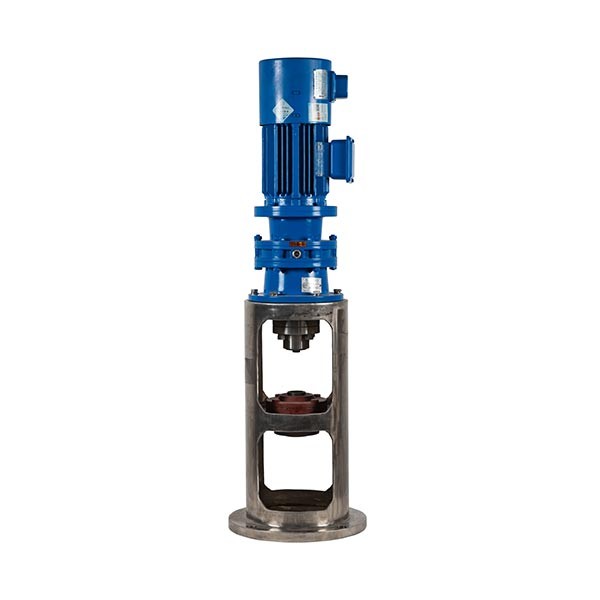

BLD立式擺線減速機
型號:0.37kw、0.55kw、0.75kw、1.1kw、1.5kw、2.2kw、3kw......(詳情咨詢)
功率:380v(三相),220v(單相),防曝電機,防靜電、變頻等
調速方式:調速、不可調速電機
轉速方式:固定式,轉速根據客戶攪拌目的進行選擇
顏色:根據客戶需求任選
重量:根據選定或定制機型
包裝:木箱
產品優勢
高速比: 一級傳動大速比為87;二級傳動大速比為7569, 根據需要可采用更多級傳動
結構緊湊體積小: 輸入軸與輸出軸在同一軸心上,結構緊湊,體積小。
拆裝方便,容易維修: 結構設計合理,拆裝簡單,便于維修。
運轉平穩噪聲低: 擺線針齒嚙合齒數較多,重疊系數大以及具有機件平穩的機理,使振動和噪聲控制在很小程度。
使用可靠、壽命長 主要傳動嚙合件采用軸承鋼制造,機械性能好,圓滑的滾動摩擦,更經久耐用壽命長。
過載能力強、耐沖擊、慣性力矩小 嚙合齒數是常規漸開線齒輪的3倍以上,抗過載能力強,采用獨特的圓弧齒形,不會發生斷齒現象。

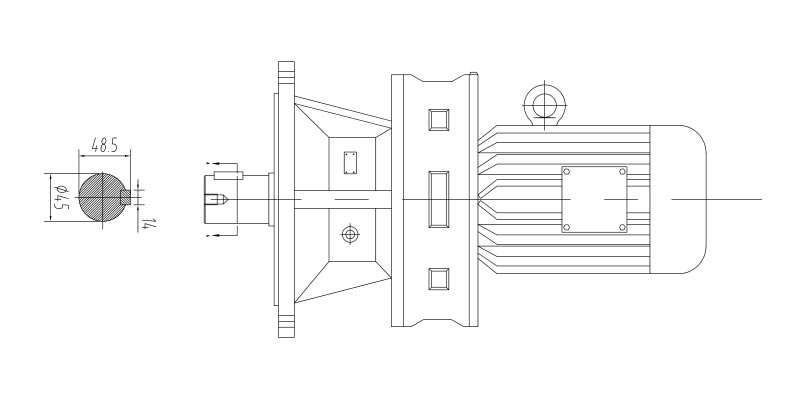

結構
型號及參數
機型號和傳動比
機型號 | ||
一級 | 二級 | 三級 |
09 | 10 | 2009 |
0 | 20 | 301 |
1 | 31 | 420 |
2 | 41 | 531 |
3 | 42 | 631 |
4 | 52 | 742 |
5 | 53 | 852 |
6 | 63 | 953 |
7 | 74 | |
8 | 84 | |
9 | 85 | |
95 |
傳動比 | |||
一級 | 二級 | 三級 | |
7 | 99(9×11) | 1505(35×43) | 詳見參數本 |
9 | 121(11×11) | 1849(43×43) | |
11 | 187(11×17) | 2065(35×59) | |
17 | 289(17×17) | 2537(43×59) | |
23 | 391(17×23) | 3481(59×59) | |
29 | 493(17×23) | 4189(59×71) | |
35 | 595(17×35) | 5133(59×87) | |
43 | 731(17×43) | 7569(87×87) | |
59 | 841(29×29) | ||
71 | 1003(17×59) | ||
87 | 1225(35×35) |
注:1. 按結構形式分為:臥式、立式;按驅動器聯接方式分為:雙軸型、電機接盤型、電機直聯型。
2. 凡一級機型具有的傳動比,二級、三級機型均可任意組合。
型號對照表
減速機標準 | 一級 | |||||||||||
JB/T2982-94A | X1 | X2 | X3 | X4 | X5 | X6 | X7 | X8 | X9 | X10 | X11 | X12 |
JB/T2982-94B | B09 | B0 | B1 | B2 | B3 | B4 | B5 | B6 | B7 | B8 | B9 | |
JB/2982-81 | B12 | B15 | B18 | B22 | B27 | B33 | B39 | B45 | B55 | B65 | ||
減速機標準 | 二級 | |||||||||||
JB/T2982-94A | X32 | X43 | X53 | X63 | X64 | X74 | X84 | X85 | X195 | X106 | X118 | X128 |
JB/T2982-94B | B10 | B20 | B31 | B41 | B42 | B52 | B53 | B63 | B74 | B85 | B95 | |
JB/2982-81 | B1812 | B2215 | B2715 | B2718 | B3318 | B3322 | B3922 | B4537 | B5533 | B6533 |
注:不同標準相應機型號,性能指標基本相同,外形、安裝和聯接尺寸略有不同。用戶盡量先用JB/T2982-94A、B標準。
型號表示方法
